静态脱挥器：东庚 DSXL 原理、应用与选型
摘要
东庚 DSXL 静态脱挥将混合换热、物料分布与气液分离结合，用于评估聚合物体系中残余单体、溶剂及其他可挥发小分子的脱除。选型应同时核对传热、传质、流动性与产品热历史。
本文围绕工作原理、候选应用与工程配置展开，说明如何从物料组成、黏度变化和残留指标出发，确定验证任务与设备边界。
一、静态脱挥器的工作原理是什么？

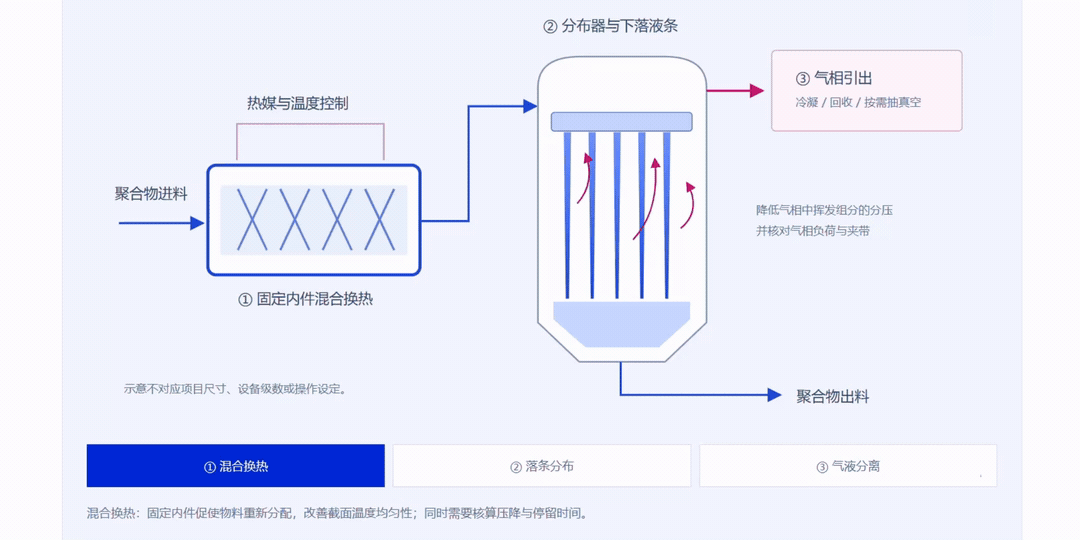

聚合物脱挥既涉及挥发组分向气相转移的驱动力，也受其在聚合物中的扩散、物料黏度和界面面积影响。东庚 DSXL 路线将均匀供热、落条分布和分级分离衔接起来：物料先经混合换热段调节温度，再通过分布器形成液条，在相应压力条件下释放挥发组分，气相与聚合物分别引出。
供热：兼顾均匀性与热稳定性

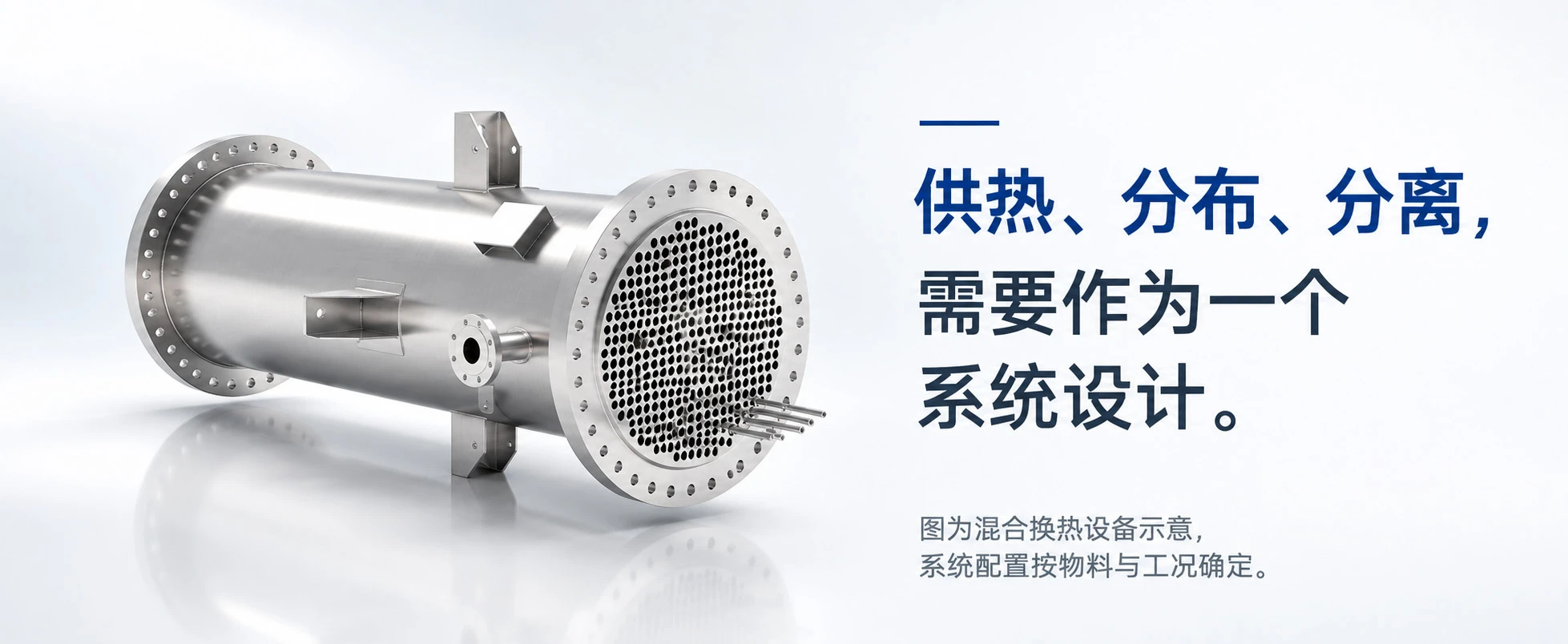

带混合作用的换热段改善物料受热状态，为蒸发提供热量。目标是控制壁温、温差及热历史，不能仅靠提高温度换取更低残留。
分布：让物料形成可利用的界面
分布器将物料分散为液条，增加气液接触面积。能否稳定成条、拉伸并排出，取决于黏度、黏弹性、挥发负荷和压降等条件。
分离：建立驱动力并及时移走气相
通过适当的温度与压力条件释放挥发组分；气相经冷凝、回收及按需配置的真空单元引出，聚合物由底部收集和输送。
“静态”指脱挥主体的工作方式
固定内件不依靠旋转搅拌或机械刮膜建立分布。整套系统仍可能包含进出料泵、真空泵和配套驱动设备；静态不等于零剪切、零能耗或无需维护。
二、哪些应用值得评估静态脱挥？
从“聚合物名称”进一步细化到牌号、进料形态与目标脱除组分。
候选物系与选型关注点
应用方向 · 举例 | 可讨论的任务 | 必须核对的边界 |
苯乙烯类与丙烯酸类 | 聚合物溶液或熔体中的残余单体、溶剂脱除 | 进出口黏度、发泡夹带、热历史与残留组分的扩散行为 |
聚烯烃与环烯烃体系 | 聚合胶液浓缩、分级脱溶剂及后续精脱挥 | 各段流动性与黏弹性、成条和出料能力，是否需与其他设备衔接 |
生物基与可降解聚合物 | 控制残余单体、溶剂及具备可挥发性的低分子组分 | 降解、变色、分子量或流变性质变化，以及目标杂质的可挥发性 |
聚甲醛及其他热敏体系 | 针对明确的残留挥发组分开展脱除验证 | 脱除与分解生成之间的关系、样品检测方法、装置清洁与色泽验证边界 |
其他聚合物熔体或溶液 | 评估可挥发小分子的移除与上下游工艺衔接 | 物性、反应与相平衡、结垢或凝胶倾向；必要时比较其他脱挥路线 |
上述为路线筛选方向，不代表所有牌号均已完成工业验证，也不构成统一残留指标承诺。低聚物不一定具有足够的可挥发性，能否脱除需逐项评估。
高黏度和弹性体，尤其需要先看流动状态。
同一种聚合物在稀溶液、浓缩胶液和熔体阶段的表现可能不同。若难以稳定分布、自由下落或连续排料，应先做物料验证，并比较刮膜、挤出或其他组合方案。
三、选型时，哪些数据决定设备配置？
静态脱挥选型不是先确定一个罐体容积。应先建立组成—流变—热稳定性—残留指标之间的关系，再确定换热、分布、分离空间、出料以及气相处理的配置。
建议提交的选型数据
选型数据 | 为什么重要 | 影响的配置 |
聚合物与挥发组分 | 组成、初始含量、杂质种类及热力学行为共同影响分离难度 | 级间分工、挥发负荷、冷凝与回收路线 |
黏度及黏弹性变化 | 需要覆盖温度与浓度变化；单点黏度不足以描述全过程 | 固定内件、分布器、压降、进出料泵与排料方式 |
目标残留与检测方法 | 明确总挥发分、指定残单或指定溶剂，统一质量基准与检出限 | 验证方案、级数、取样与性能确认方法 |
允许温度与停留时间 | 要同时考察残留下降和降解、色泽、凝胶或产品性能变化 | 换热面积、壁温控制、有效持液量与停留时间分布 |
处理量及运行范围 | 进料波动与负荷变化可能改变分布、发泡和气相夹带 | 分布面积、气液分离空间、调节范围与控制策略 |
发泡、夹带与结垢倾向 | 会影响传质、气相通道、产品损失和清洗周期 | 分离空间、除沫或捕集、清洁与检修安排 |
公用工程与上下游界面 | 热媒、冷凝温位、抽气负荷及造粒/输送条件需共同满足 | 换热、冷凝回收、真空系统及熔体输送衔接 |
选型资料清单已下载，可按清单整理物料与目标。
前期验证还应回答三个问题
1. 脱除之后是否仍能流动？
大量挥发导致降温和浓缩，应核对后续物料分布与出料条件。
2. 降低残留是否损伤产品？
将残留检测与色泽、流变或其他关键质量指标对应起来。
3. 能否在变化负荷下重复结果？
同时检查气相夹带、清洁状态和连续运行记录。

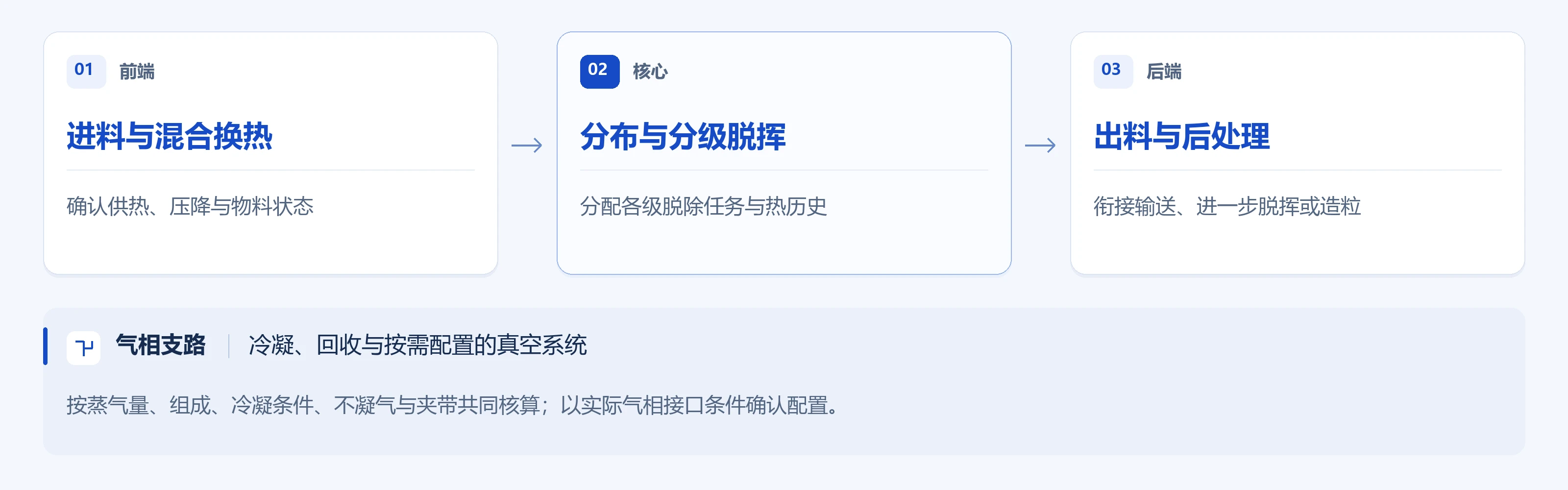

四、单级、多级与配套系统如何衔接？
挥发物负荷较高时，可先承担主体溶剂的闪蒸或预脱除任务，再按产品要求评估后续精脱挥。级数、各级压力、供热与辅助介质由物料及目标决定；不能把“两级”或某一真空度作为所有项目的固定配置。
压力：看各级分离任务。预脱挥与精脱挥的压力边界可能不同。工程沟通中需区分绝对压力与表压，并核对实际物料侧压力和气相通道压降。
辅助介质：按需验证。部分物系可评估加入辅助脱挥介质，但需核对相容性、混合、气相负荷及产品影响，不作为默认配置。
能耗：按完整系统比较。比较供热、冷却、真空、泵送与溶剂回收的总消耗。主体无旋转部件，不能直接推导整套装置的节能比例。
与其他路线比较时，应关注什么？
路线 | 主要作用方式 | 比较重点 |
静态落条脱挥 | 换热后借助固定分布器形成液条，并进行气液分离 | 成条与出料能力、热历史、气相负荷和目标残留 |
机械刮膜或薄膜设备 | 通过机械作用建立、分布或更新物料膜层 | 膜层状态、剪切、密封、换热及清洗维护 |
挤出或其他高黏处理设备 | 利用螺杆等机械输送、混合与排气结构处理物料 | 黏弹性、剪切与热历史、排气能力及下游成型任务 |
上述比较用于确定验证问题，不表示某一路线在所有物系上更优。不同设备可以分段承担任务，是否替代或组合应由试验和系统比较确定。
五、从物料试验到工程选型，如何形成依据？
明确物料与目标 | 确认组成、流变、目标脱除组分、处理量及关键产品指标。 |
验证脱挥与产品表现 | 记录温度、压力、负荷、取样及出料情况，比较残留与产品性能。 |
核算设备与系统 | 结合传热、流动、分布及气相负荷，确定设备和辅助系统边界。 |
衔接工程设计 | 按约定提供试验结论、配置建议，并明确后续设计范围与待验证事项。 |
试验结果需要带上适用条件
资料应注明物料牌号、进料状态、检测方法、设备清洁状态和覆盖工况。一次脱除效果验证，不能自动证明全部色泽、产品性能或长期运行指标。
六、静态脱挥器常见问题
静态脱挥器的工作原理是什么？
东庚 DSXL 静态脱挥将混合换热、落条分布与气液分离结合。物料经换热段调节温度后，由分布器形成液条，在相应压力条件下释放挥发组分，气相与聚合物分别引出。实际配置需同时核对传热、传质和流动性。
“静态”是否意味着没有泵、零剪切或零能耗？
不是。“静态”主要指固定内件与脱挥主体不依靠旋转搅拌或机械刮膜建立分布。整套系统仍可能包含进出料泵、真空泵和其他驱动设备，也存在流动剪切、供热、冷却与泵送消耗。
黏度高的聚合物是否一定适合静态落条脱挥？
不一定。应考察黏度和黏弹性随温度、浓度及脱挥程度的变化，确认能否稳定分布、下落与排料。高弹性、难成条或难以连续输送的物料，应先验证，并比较刮膜、挤出或其他组合方案。
是否所有静态脱挥都需要同样的级数与真空度？
不需要。主体溶剂预脱除与后续精脱挥的任务不同，各级压力、温度和辅助系统应按物料与目标确定。不能把固定级数或某一真空度作为所有项目的通用配置，压力数据还应区分绝对压力与表压。
静态脱挥能达到多少残留，能节能多少？
没有适用于全部物系的统一数值。残留取决于初始组成、目标组分、扩散与流动行为、级数及操作条件；能耗还需计入供热、冷凝、真空、泵送与回收。应在相同原料、产品指标和系统边界下验证和比较。
向东庚咨询选型，需要提供哪些资料？
建议提供聚合物体系或牌号、挥发组分与初始含量、目标残留及检测方法、黏度或流变资料、处理量、允许温度和现有工艺限制。资料不足时，可先讨论补充检测与试验任务，再确定设备配置。
