熔融结晶技术与设备：适用物系、工艺选型及工程服务
摘要
熔融结晶利用固液相平衡差异实现分离，可作为近沸、热敏或易聚合物料的候选纯化路线。是否值得采用，取决于实际杂质组成、结晶行为、目标指标及母液回收条件。
本文从适用物系、结晶与发汗原理、降膜和静态设备选型出发，讨论与精馏的耦合方式，以及从物料试验到工程实施的验证路径。
一、什么情况下值得采用熔融结晶？
当产品进一步提纯需要较高的精馏负荷，或物料具有近沸、热敏、易聚合等特点时，可以评估熔融结晶的适用性。选型需要结合固液相平衡、杂质分配、结晶行为与母液回收条件，综合判断目标纯度、产品收率和运行成本。
1. 挥发度差异不足以高效提纯
对于近沸或部分同分异构体体系，可评估固液平衡是否提供更合适的分离选择性。沸点接近本身不代表结晶可行。
2. 需要控制高温暴露与副反应
在熔点附近开展纯化可能有助于降低热负荷，但仍需核实结晶温区内的稳定性、黏度及阻聚等操作条件。
3. 末端提纯需要兼顾收率与成本
把结晶、发汗及母液回收纳入同一物料衡算，比较制冷、供热、循环与排残成本，判断是否值得增加结晶单元。
4. 哪些情况需要先补充验证？
存在共晶限制或固溶体、晶层难以稳定附着、黏度影响传热与排液、熔点附近不稳定，或母液缺乏合理去向时，应先做试验与路线比较。
二、哪些物系值得进入评估？
物料名称是起点。真正决定工艺的，是实际组成、杂质谱与固液平衡。
候选物系 · 举例 | 主要评估问题 | 试验与工程验证重点 |
丙烯酸等有机酸 | 末端杂质控制与热敏、易聚合特性 | 杂质分配、结晶与发汗行为、阻聚措施及母液回收 |
碳酸乙烯酯（EC） | 主含量之外的痕量杂质指标 | 杂质逐项分析、取样与检测方法、原料波动及产品防污染 |
芳香族异构体体系 | 精馏较难分离的组分是否可通过结晶区分 | 相图、共晶或固溶体限制、晶层附着与杂质夹带 |
聚合物单体 | 纯化目标与热历史对后续使用的影响 | 晶型与结晶速率、黏度、热稳定性及多级纯化的必要性 |
芳烃、酚类及精细中间体 | 目标组分能否选择性结晶并有效排杂 | 结晶温区、实际杂质组成、发汗效果及低纯母液处理 |
评估边界：以上为候选方向，不等同于全部物料均已完成工业验证，也不代表可达到统一的纯度、收率或节能幅度。最终适用性需由实际物料试验与工程经济性比较确定。
三、利用固液平衡差异，逐步完成纯化

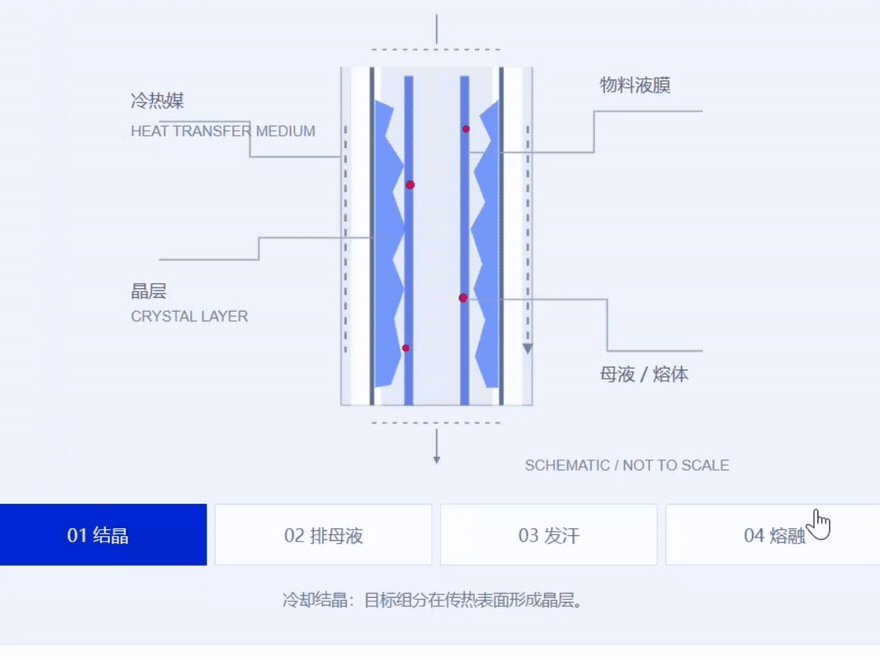

熔融结晶从熔体中析出晶体。对于层式结晶，晶层生长、排液与发汗共同影响分离效果。
结晶：让目标组分形成晶层 | 按照物料特性控制冷却过程，使晶体在传热表面生长；部分杂质富集于剩余熔体中。 |
排母液：分离未结晶液相 | 结束结晶后排出母液，按组成与级间物料衡算安排回收、回用或排残。 |
发汗：用部分熔化进一步排杂 | 受控升温，使晶层中部分夹带液及含杂熔体排出。发汗量与时间需要兼顾纯度和产品损失。 |
熔融：收集纯化后的产品 | 进一步升温使晶层熔化，收集为产品或转入下一纯化级。 |
单台降膜结晶器通常按上述步骤循环运行。装置是否采用连续进出料组织，需由设备组合、缓冲罐与调度设计共同确定。
四、降膜结晶与静态结晶如何选择？
比较黏度、结晶附着特征、原料波动、处理量与操作周期，也可以评估两类设备的组合。
|
|

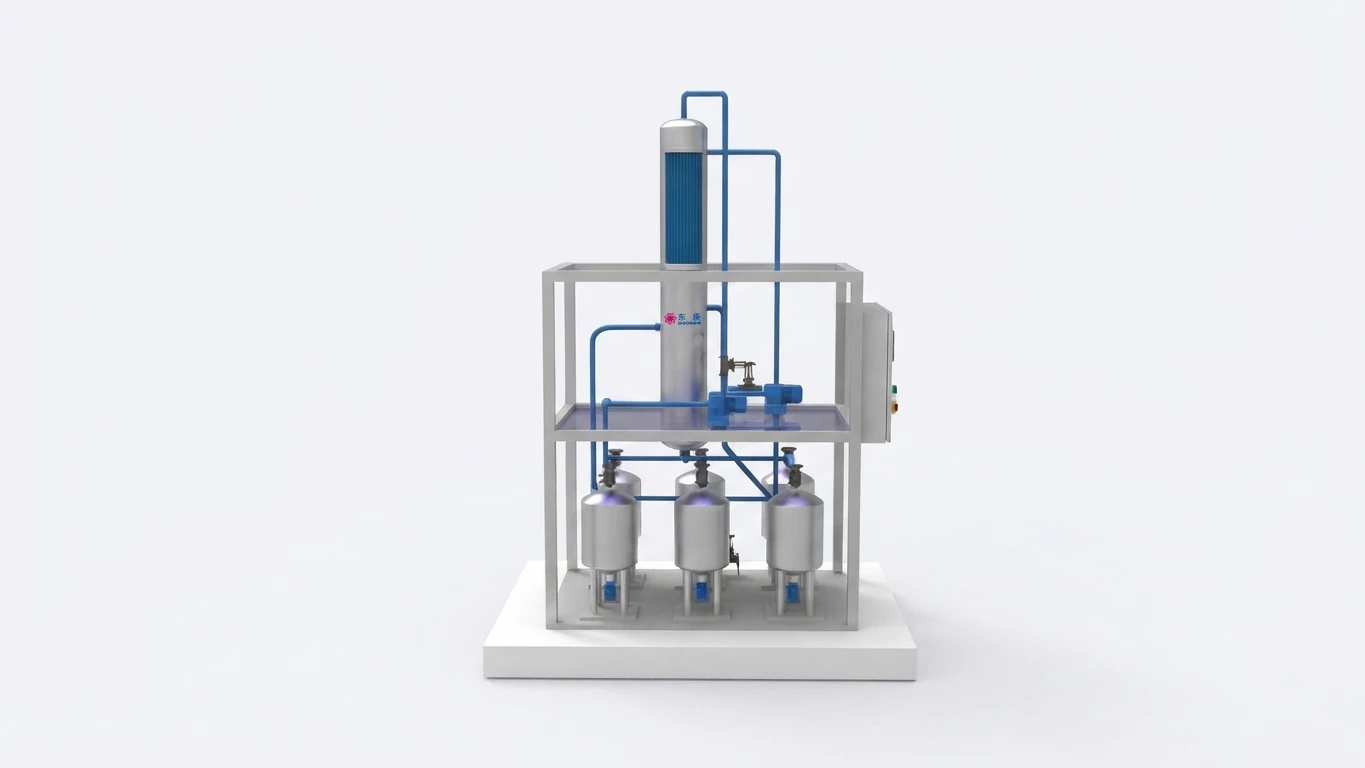

降膜结晶 | 静态结晶 |

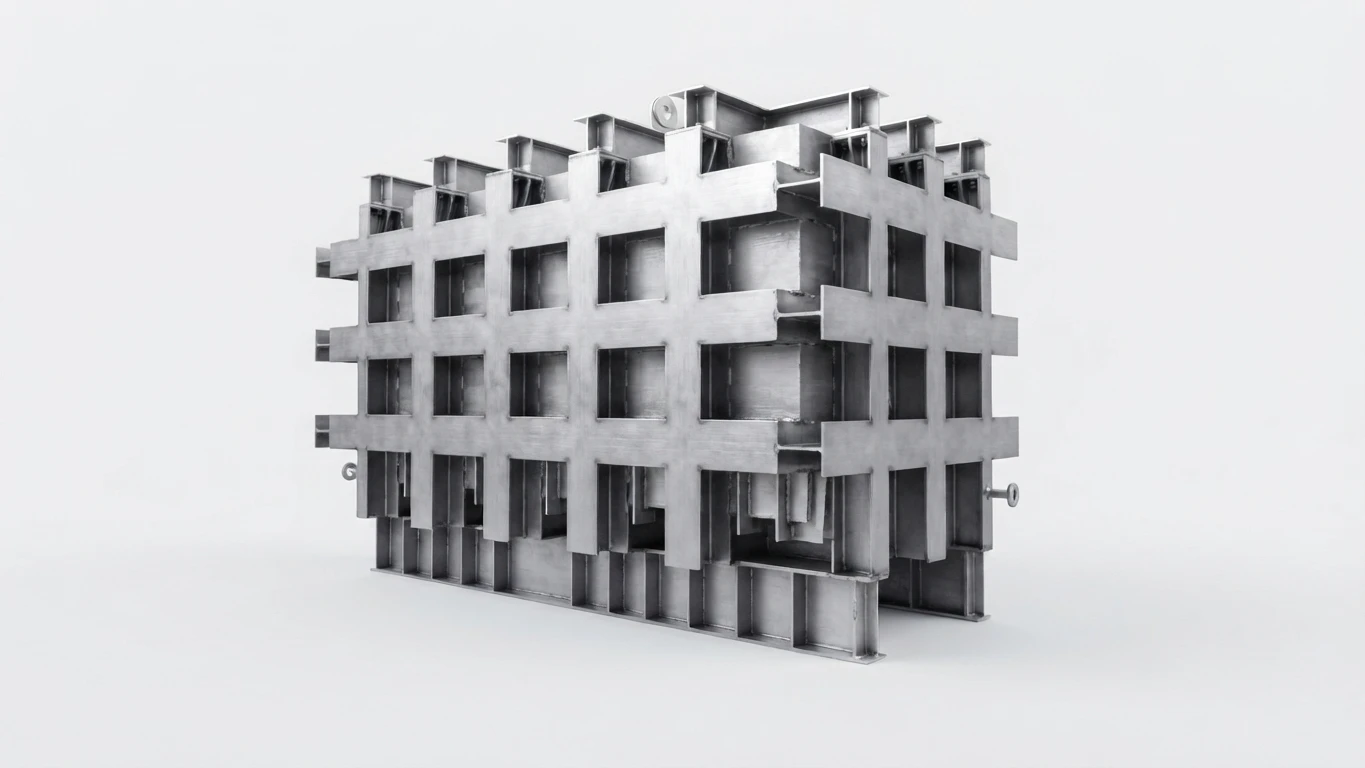

物料循环形成液膜，在冷却的传热表面生长晶层。需重点验证布膜均匀性、循环条件与晶层在周期中的稳定性。 | 熔体在相对静止状态下，在冷却的传热表面形成晶层。需重点验证晶体生长、排液通道、发汗效率与周期匹配。 |
比较维度 | 降膜结晶 · 验证重点 | 静态结晶 · 验证重点 |
黏度与流动 | 黏度对布膜、循环与传热的影响 | 黏度对自然对流、晶间排液与发汗的影响 |
晶层行为 | 附着稳定性、脱落与局部堵塞倾向 | 晶层形态、夹带与传热表面利用 |
原料与产能 | 进料波动、批次负荷、储罐与多机调度 | 装料组成、周期长度及并行设备配置 |
系统成本 | 循环泵、温控系统、热量切换与回收 | 传热面积、批次周期、温控与排液组织 |
不能仅凭“大处理量”或“高黏度”决定设备类型。应以实际物料试验结果为依据，核算整个周期和整套装置的产能。
五、熔融结晶能否替代精馏？
两种技术承担不同的分离任务，替代或耦合需要由物料验证和整体经济性比较确定。

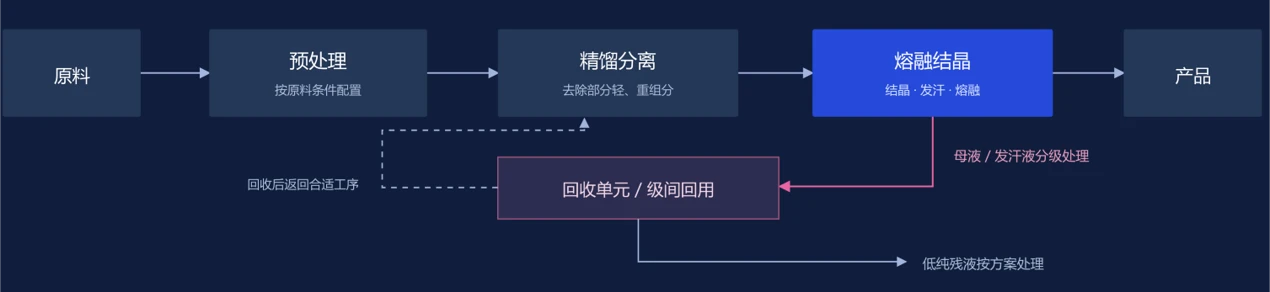

精馏利用挥发度差异，熔融结晶利用固液平衡差异。前者可先去除部分轻、重组分，后者可进一步纯化。将结晶单元与前端精馏、后端母液回收衔接，才能评价完整分离路线的纯度、收率与成本。
| ||
看纯度，也看杂质去向 | 看单级，也看整体收率 | 看能耗，也看运行条件 |
明确关键杂质的分配与累积，避免循环物流把杂质重新带回产品线。 | 区分单次结晶收率与包含母液回收后的装置综合收率。 | 把制冷温位、热媒切换、循环动力、储罐与排残共同计入路线比较。 |
六、从路线筛选，走向工程实施
东庚可围绕实际物料开展路线筛选、结晶与发汗试验、级数配置及设备选型，形成完整的分离方案。
物料与路线筛选 | 梳理组成、主要杂质、目标指标和处理量，识别相平衡与稳定性信息缺口。 | 阶段成果：适用性初判与试验建议。 |
结晶与发汗试验 | 比较结晶行为、排液效果与纯度—收率关系；按放大需要安排后续验证。 | 阶段成果：试验结论与工艺窗口。 |
流程与设备配置 | 配置纯化级与回收级，核算物料及热量，协同温控、储罐和设备调度。 | 阶段成果：路线方案与设备选型依据。 |
工程交付与服务 | 按约定范围提供工艺包、关键设备及工程配合，衔接安装调试与开车服务。 | 阶段成果：约定范围内的工程文件与装备。 |
七、常见技术问题
什么情况下值得采用熔融结晶？
当产品进一步提纯需要较高的精馏负荷，或物料具有近沸、热敏、易聚合等特点时，可以评估熔融结晶的适用性。选型需要结合固液相平衡、杂质分配、结晶行为与母液回收条件，综合判断目标纯度、产品收率和运行成本。
熔融结晶能否替代精馏？
两种技术可以承担不同的分离任务。精馏适合利用挥发度差异去除部分轻、重组分；熔融结晶可进一步利用固液平衡差异完成纯化。是否替代或耦合，应通过实际物料验证和整体经济性比较确定。
降膜结晶与静态结晶如何选择？
应比较物料黏度、结晶附着特征、原料波动、处理量和操作周期。单台降膜结晶器通常按结晶、排母液、发汗和熔融步骤循环运行；整套装置的进出料方式，需要结合设备组合与调度设计确定。
熔融结晶能做到多高纯度、节能多少？
没有适用于所有物系的统一数值。纯度和收率受相平衡、实际杂质谱、级数与操作条件影响；能耗比较还需纳入制冷、供热、循环和母液回收。应在相同原料、目标指标及系统边界下比较，并以实际物料验证结果为依据。
如何确定结晶级数与母液回收方式？
根据进料与产品指标、各级纯化效果、发汗损失及母液组成进行物料衡算，联合配置纯化级与回收级。母液可按条件评估再结晶、精馏回收或其他处理方式。级数增加会改变设备、循环量及运行成本，需要整体优化。
申请熔融结晶适用性评估需要提供什么？
请提供原料组成、主要杂质、目标指标及处理量；如有现有工艺、检测方法、公用工程条件和母液去向，也可一并提供。东庚可据此讨论路线筛选与试验安排，未知信息可注明“待检测”或“待沟通”。
选型要点
物料能否结晶，只是评估起点。应在相同原料与目标指标下，联合比较杂质去向、产品纯度、装置综合收率、母液回收和公用工程条件，再确定是否采用熔融结晶及其设备配置。
